NSK 20BSR19HTV1VDUELP3 YL2L S軸承
| 產品名稱： | 20BSR19HTV1VDUELP3 YL2L S軸承 | ||
|---|---|---|---|
| 添加時間： | 2023-06-09 17:11:18 | 內徑 | 20 |
| 外徑 | 37 | 厚度 | 9 |
| rmin | 0.3 | rmin | 0.15 |
前后綴及基本代號含義：【20：內徑：20 mm】【BSR：接觸角 15°】【19：尺寸系列：19系列】【H：SUJ2軸承鋼套圈，Si3N4陶瓷滾動體】【T：外圈引導酚醛樹脂保持架或聚酰胺樹脂保持架】【V1V：雙面非接觸式橡膠密封】【DU：雙列萬能配對】【EL：微預緊】【P3：特殊級，尺寸精度ISO 4級，旋轉精度ISO 2級】【 YL2：YL2潤滑脂】【L：潤滑脂填充約空間容積的 30%】【 S：商業包裝，金色紙盒并覆膜單個或成對包裝】
咨詢熱線：13924080008NSK 20BSR19HTV1VDUELP3 YL2L S軸承代號說明
2
0
B
R
1
9
H
T
V
1
V
D
U
E
L
P
3
Y
L
2
L
S
20：內徑：20 mm

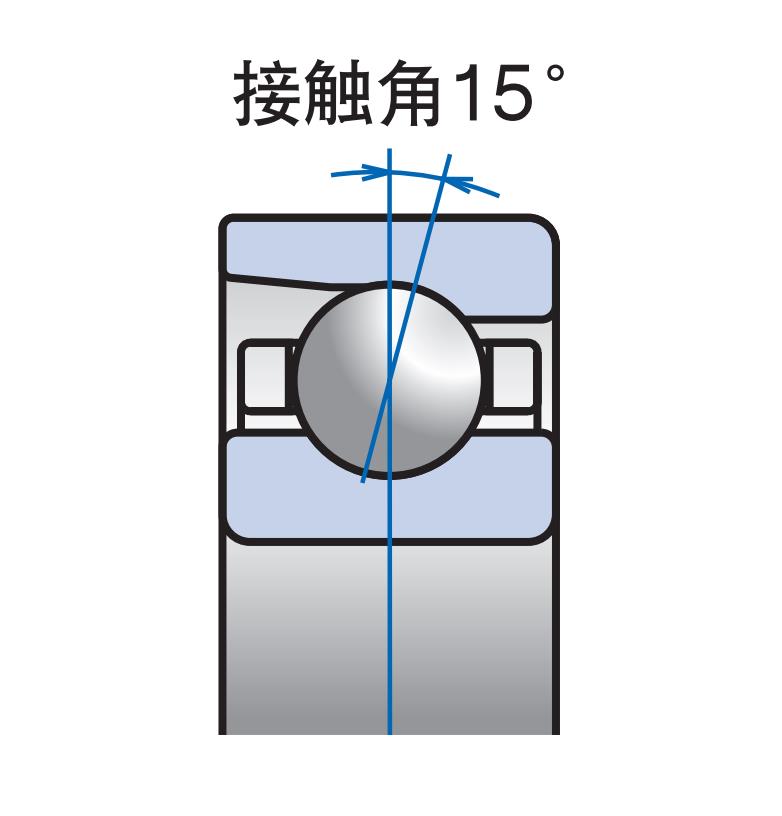

BSR：接觸角 15°
19：尺寸系列：19系列
H：SUJ2軸承鋼套圈，Si3N4陶瓷滾動體
T：外圈引導酚醛樹脂保持架或聚酰胺樹脂保持架
V1V：雙面非接觸式橡膠密封
DU：雙列萬能配對
EL：微預緊
P3：特殊級，尺寸精度ISO 4級，旋轉精度ISO 2級
YL2：YL2潤滑脂
L：潤滑脂填充約空間容積的 30%
S：商業包裝，金色紙盒并覆膜單個或成對包裝
NSK 20BSR19HTV1VDUELP3 YL2L S軸承詳細參數
接觸角 15°
SUJ2軸承鋼套圈，Si3N4陶瓷滾動體
外圈引導酚醛樹脂保持架或聚酰胺樹脂保持架
雙面非接觸式橡膠密封
雙列萬能配對
微預緊- 基本尺寸
- d 20 mm 內徑
- D 37 mm 外徑
- B 9 mm 厚度
- rmin 0.3 mm
- r1 min 0.15 mm
- 基本額定載荷
- Cr -4.7 kN 額定動載荷
- Cor -2.15 kN 額定靜載荷
- 極限軸向載荷
- 1.73 kN 極限軸向載荷
- 接觸角
- 15 ° 接觸角
- 系數
- f0 7.7 系數
- 有效載荷中心
- a 8.3 mm 作用點位置
- 極限轉速
- Grease 66700 /min 脂潤滑
- Oil 98300 /min 油潤滑
- 安裝相關尺寸
- da min 22.5 mm
- Da max 34.5 mm
- Db max 35.8 mm
- ra max 0.3 mm
- rb max 0.15 mm
- 預緊力（DB、DF組合）
- EL 15 N
- L 30 N
- M 67 N
- H N
- 軸向剛度（DB、DF組合）
- EL 17 N/μm
- L 21 N/μm
- M 29 N/μm
- H N/μm
- 測量軸向游隙
- EL 2 μm
- L -1 μm
- M -7 μm
- H μm
- 質量
- 0.033 kg 參考
