NSK精密軸承
Precision Bearings
NSK 55BNR10HTE34DTP4Y Q軸承
| 產品名稱： | 55BNR10HTE34DTP4Y Q軸承 | ||
|---|---|---|---|
| 添加時間： | 2023-02-16 17:53:17 | 內徑 | 55 |
| 外徑 | 90 | 厚度 | 18 |
| C | B | 4.3 | |
| SN | 10 | SN | 1.4 |
| rmin | 1.1 | rmin | 0.6 |
前后綴及基本代號含義：【55：內徑：55 mm】【BNR：接觸角 18°】【10：10系列】【H：SUJ2軸承鋼套圈，Si3N4陶瓷滾動體】【T：酚酸酰樹脂保持架（RHP型號）】【E34：外圈供油軸承（ROBUST SHOT）】【DT：雙列串聯配對】【P4Y：特殊級（內圈內徑、外圈外徑尺寸偏差是由NSK特殊管理，其他為ISO 4級）】【 Q：商業包裝，金色紙盒不覆膜單個或成對包裝】
咨詢熱線：13924080008NSK 55BNR10HTE34DTP4Y Q軸承代號說明
5
5
B
N
R
1
0
H
T
E
3
4
D
T
P
4
Y
Q
55：內徑：55 mm
BNR：接觸角 18°
10：10系列
H：SUJ2軸承鋼套圈，Si3N4陶瓷滾動體
T：酚酸酰樹脂保持架（RHP型號）
E34：外圈供油軸承（ROBUST SHOT）
DT：雙列串聯配對
P4Y：特殊級（內圈內徑、外圈外徑尺寸偏差是由NSK特殊管理，其他為ISO 4級）
Q：商業包裝，金色紙盒不覆膜單個或成對包裝
NSK 55BNR10HTE34DTP4Y Q軸承詳細參數
基本尺寸
安裝尺寸

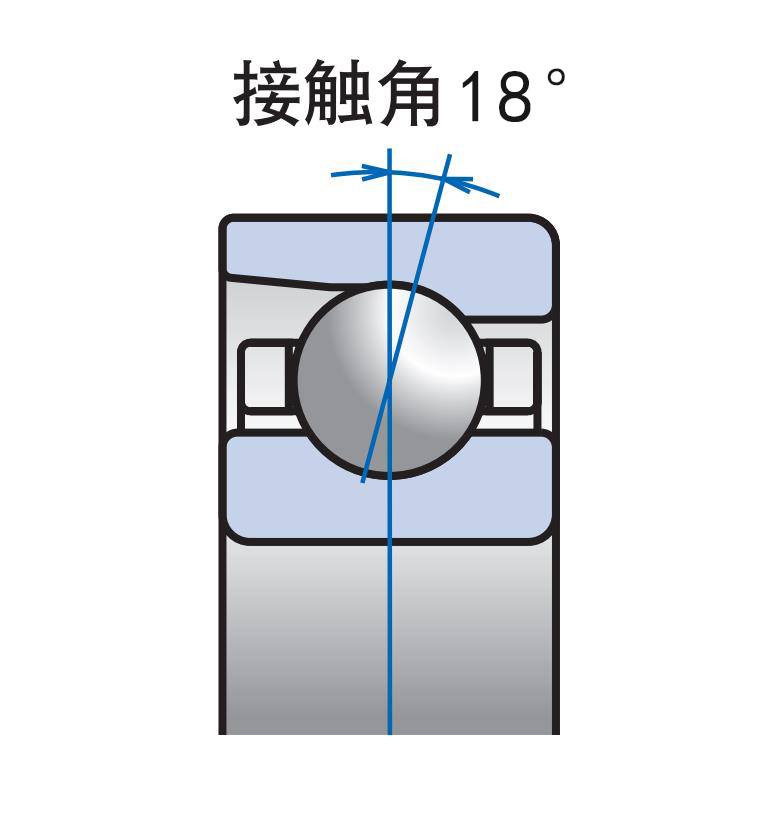

接觸角 18°

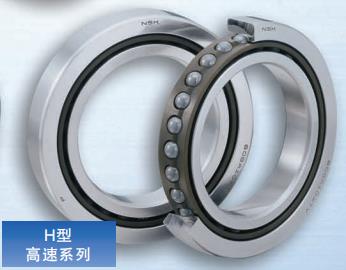

SUJ2軸承鋼套圈，Si3N4陶瓷滾動體
酚酸酰樹脂保持架（RHP型號）

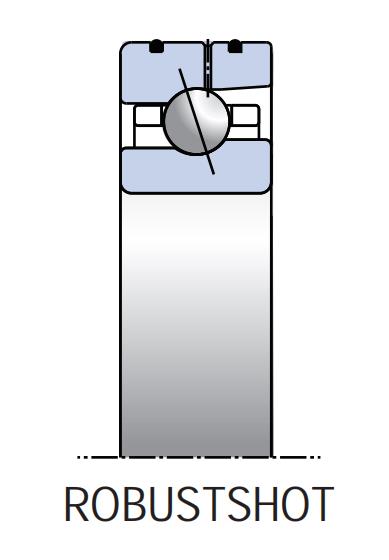

外圈供油軸承（ROBUST SHOT）
雙列串聯配對- 基本尺寸
- d 55 mm 內徑
- D 90 mm 外徑
- B 18 mm 厚度
- C mm
- BN 4.3 mm
- SN 10 mm
- SB 1.4 mm
- rmin 1.1 mm
- r1 min 0.6 mm
- 基本額定載荷
- Cr -15.1 kN 額定動載荷
- Cor -12.5 kN 額定靜載荷
- 極限軸向載荷
- 11.7 kN 極限軸向載荷
- 接觸角
- 18 ° 接觸角
- 系數
- f0 10.8 系數
- 有效載荷中心
- a 20.6 mm 作用點位置
- 極限轉速
- Grease 24900 /min 脂潤滑
- Oil 38700 /min 油潤滑
- 安裝相關尺寸
- da min 62 mm
- Da max 83 mm
- Db max 85 mm
- ra max 1 mm
- rb max 0.6 mm
- 質量
- 0.393 kg 參考
