密封件簡介——從唇形密封到迷宮式密封
2022-12-28 11:11:19
歷史上，保護軸承最常用的方法是使用唇形密封，這種密封件成本低廉，效果良好，因此被廣泛應用，然而，在大量實踐中表明，唇形密封件有局限性，其依靠密封唇和軸之間的表面接觸來形成密封，這種表面接觸通常會對軸本身造成昂貴的損壞，如下圖所示。
除上述的問題外，唇形密封不能完全保護軸承免受濕氣或顆粒進入，最終導致軸承失效，另外非常重要的是，與迷宮式密封設計相比，唇形密封的使用壽命較短，不能用于API應用，也不能防止軸承油的損失，從而導致潤滑逐漸喪失，最終導致設備過早故障。

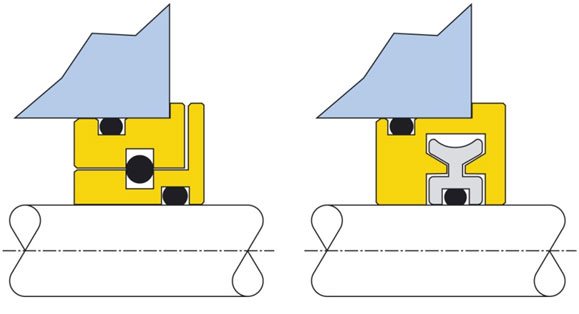

唇式密封的另一種選擇是軸承保護密封，軸承保護器的設計差異很大，其中一些通過O形環或楔形環橋接旋轉和固定部件之間的間隙，如上圖所示為軸承箱密封的兩種不同版本，由于某些類型的旋轉部件和固定部件之間的阻力較大，O形環和銳邊槽之間接觸的類型很容易受到損壞，尤其是在轉子結合低夾緊力的情況下，因此，這種設計現在被視為過時和無效的。
認識到這些缺點后，工程人員開發出了更先進的迷宮式軸承保護密封件，該密封件可以提供防塵保護，防止固體和液體進入，并且在運行中不接觸。

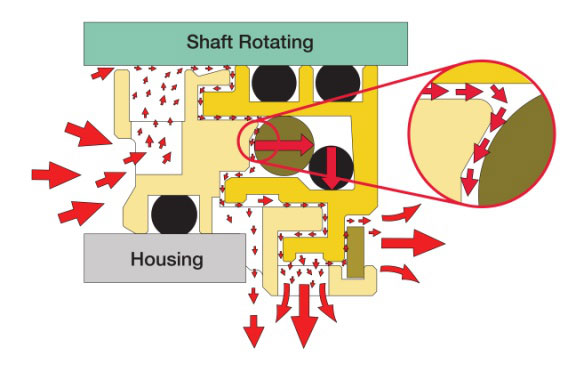

LabTecta®66是一種常見的迷宮式軸承保護密封，它采用了專利動態提升技術，以防止導致52%軸承故障的“呼吸”問題，這種動態提升技術利用旋轉設備的離心力打開一個臨時的微小間隙，允許軸承殼中的油氣混合物膨脹，從而允許設備呼吸，如上圖所示，離心力會產生一個暫時的微小間隙，允許軸承殼中的油氣混合物膨脹，從而允許設備呼吸。

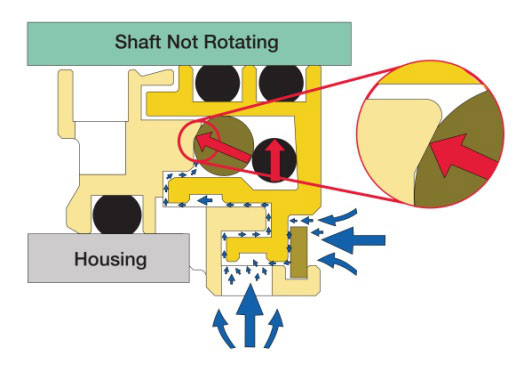

當設備停止旋轉時，微小間隙立即閉合，形成完美的密封，如下圖所示，這可防止灰塵和濕氣被吸入軸承殼，并消除軸承油污染。
LabTecta®66的防護等級為IP66，與唇形密封相比，即使暴露在高壓水射流中，也能將軸承油的水污染從高達83%降至僅0.0003%，該系列經過ATEX認證，適用于爆炸性環境，許多特殊設計使其適用于各種各樣的應用。
LabTecta®66的橫截面和密封長度也比同類設備更薄，可以在更多設備上進行改裝，而無需進行改裝，此外，LabTecta®66的設計使其能夠以不同的方式安裝在軸上，即便是已經損壞的軸，也可以在不更換軸的情況下安裝LabTecta®66密封。
