NSK新產品，機床用冷卻螺母滾珠螺桿簡介
2023-03-23 11:26:13

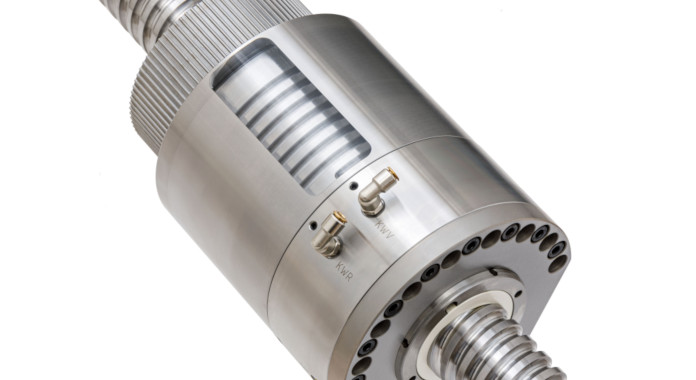

NSK開發了用于機床的帶冷卻螺母滾珠絲杠軸承，經過冷卻的螺母使?jié)L珠絲杠更容易冷卻，可持續地提高了滾珠絲杠的精度和使用壽命，并提高了機床的轉速和運行精度。
為了在運行中實現更低的溫升，NSK進一步開發了帶有從動螺母的滾珠螺桿，安裝部件的材料根據熱膨脹性能進行了優化，考慮了部件的熱對稱設計以及熱去耦，車軸和機器的冷卻可以進行可變調節，滾珠絲杠的彈簧加載拉伸以及主軸和螺母中的冷卻孔最大限度地減少了軸的位移，軸的線性位移通過直接位移測量系統進行補償。
NSK滾珠絲杠公司的技術總監兼產品經理盛工表示，“5攝氏度的溫差和100毫米的假定偏轉長度會導致螺母和主軸之間的張力為5.5µm，會導致球接觸區域的使用壽命、振動和預加載分辨率的損失。為了對能源成本產生有利影響，應確定和設置平均溫度，在該溫度下只需要最低的能源量。螺母外殼圓周上的螺旋冷卻通道消散軸承和滾珠接觸區域產生的熱量，同樣適用于安裝在緊湊型螺母殼體上的四個軸向和徑向軸承，新的設計可持續地提高滾珠絲杠的精度和耐用性”。
除了低發熱外，滾珠螺桿還具有低噪音的特點，NSK在生產過程中開發的硬質剝離工藝顯著降低了使用中的噪音，從動冷卻螺母的驅動理念使?jié)L珠螺桿能夠以較長的有效行程實現高線性速度，與大坡度相結合，可以實現超過120m/min的速度，在理想條件下，可以達到4000m/min的速度。因此，循環時間可以受到長行程的積極影響，預應力主軸系統導致傳動系的整體剛度更高，彎曲臨界速度不受限制，主軸的加速度可能高達30米/秒²，混合軸承和陶瓷球的使用可以進一步提高現有的速度限制。
帶冷卻螺母的滾珠螺桿的尺寸從直徑16毫米到160毫米不等，具有不同的坡度，應用領域除了龍門銑床或拉床等機床外，還包括塑料注射成型機、飛機和軌道車輛的提升和組裝設備以及其他提升和提升設備等。
