風力渦輪機用雙列四點接觸球回轉軸承簡介
2023-05-15 10:17:05
作為中國軸承行業的主要軸承制造商，百合軸承以開發各種精密回轉軸承而聞名，其中一種回轉軸承被稱為雙列四點接觸球回轉軸承，最近，沃恩的工程師團隊為客戶的偏航變槳系統提供了一套基于雙列四點接觸球回轉軸承的解決方案。
該客戶主要從事風力渦輪機的研發，風力渦輪機一直在戶外工作，其工作條件非常惡劣，溫度和濕度將直接影響風力渦輪機中變槳軸承的運行。

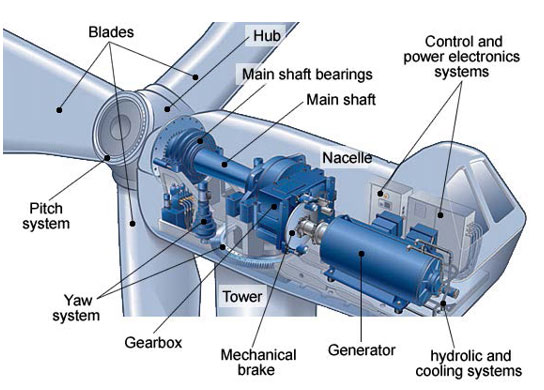

此外，當風力達到二級或三級時，風力渦輪機可以啟動，并能夠隨著風向的變化而旋轉，因此，需要具有高性能的回轉支承，偏航變槳系統中的此類回轉軸承應具有抗沖擊性、可靠性、靈敏度、良好的潤滑性、良好的密封性以及較長的使用壽命。

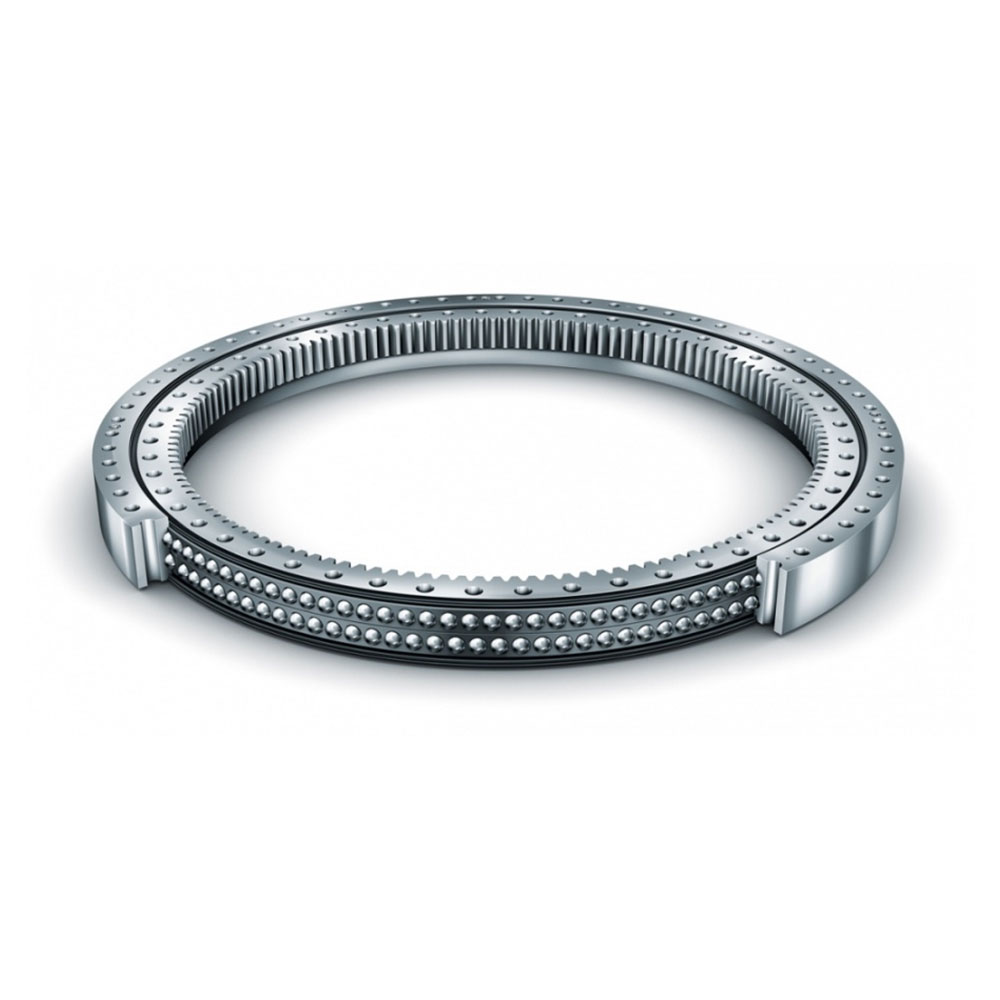

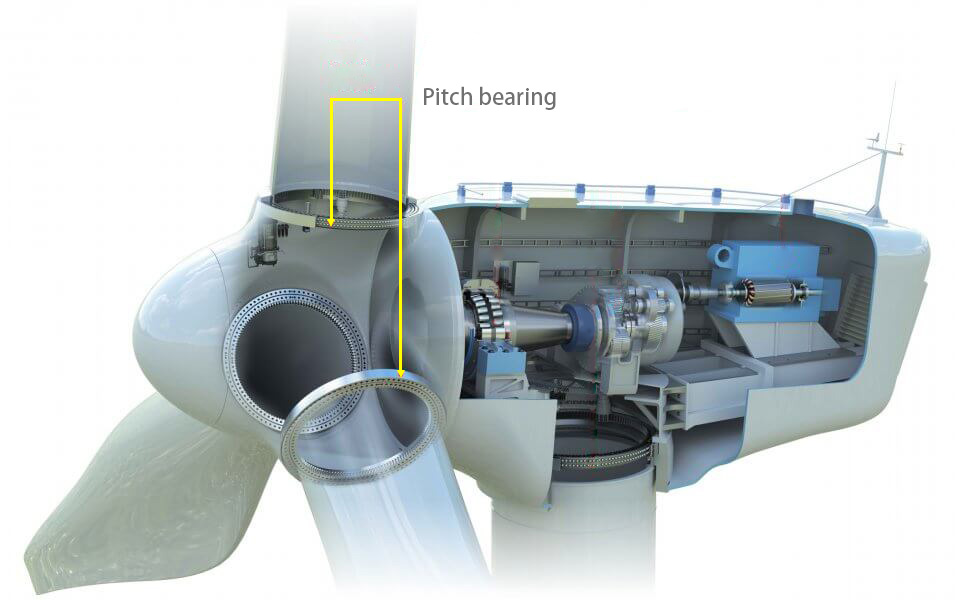

根據客戶的工作條件，沃恩的工程師使用了型號為16284001的雙列四點接觸球回轉軸承，方案將這些回轉軸承安裝在每個葉片的根部和輪轂的連接部分，目的是調整渦輪機的方向和葉片槳距角的大小，從而確保渦輪機能夠實現垂直向風，并將輸出功率保持在安全范圍內。
工程師們還提前評估了雙列四點接觸球回轉軸承在運行中的受力，并分析了軸承在啟動過程中的載荷和摩擦力矩，據工程師介紹，雙列四點接觸球回轉軸承設計為零間隙，可承受軸向和徑向載荷以及較大的傾覆力矩，當沒有載荷或只有純徑向載荷時，鋼球與內外滾道之間會出現四點接觸，當存在軸向載荷或傾覆力矩時，滾珠與內滾道和外滾道兩點接觸。
在雙列四點接觸回轉支承軸承的潤滑方面，工程師們采用了特殊的熱處理工藝，因為潤滑劑中的一些金屬顆粒會影響回轉支承的壽命，經過熱處理整體回火后，硬度達到229HB-269HB，可以使滾道表面產生一定的壓縮應力，并進一步降低滾道對金屬雜質的敏感性，還可以確保轉盤軸承能夠承受沖擊而不變形，從而提高軸承的使用壽命。
此外，變槳系統中使用的雙列四點接觸球回轉軸承的套圈材料是在考慮極端溫度因素的情況下選擇的，一些風力渦輪機可能在極端寒冷的地區工作，那里的環境溫度可能為-40℃，為此，工程師們首先對四點接觸球回轉軸承的套圈材料進行了回火處理，然后采用模擬低溫的方法進行了沖擊功率測試。
用于風力渦輪機變槳系統的雙列四點接觸球回轉軸承可能承受的力很復雜，而這些四點接觸球回轉軸承可能會受到較大的沖擊、較大的載荷以及振動，為此，工程師們對滾道部分采用了表面淬火技術，其淬火硬度為55HRC-62HRC。
當風力等級很高時，變槳系統中的葉片振動將很頻繁，雙列四點接觸球回轉軸承上的沖擊載荷也將處于較高位置，有鑒于此，工程師允許變槳系統中的雙列四點接觸球回轉軸承的間隙為零，或更小的負間隙值，這樣可以減少軸承在振動中的磨損。
此外，在雙列四點接觸球回轉軸承組裝完成后，工程師們測量了空載時的起動摩擦扭矩，以減少軸承操作中的誤差。
除了符合國際標準的高品質雙列四點接觸球回轉軸承外，沃恩軸承還可以為客戶提供專業、頂級的軸承服務，專業人員將幫助客戶定制軸承，并根據客戶的工作條件提供專業分析，為客戶提供有效可行的解決方案。
