NSK 35BER10STSULP3軸承
| 產品名稱： | 35BER10STSULP3軸承 | ||
|---|---|---|---|
| 添加時間： | 2022-12-08 18:14:13 | 內徑 | 35 |
| 外徑 | 62 | 厚度 | 14 |
| BN | SN | ||
| SB | rB | 1 | |
前后綴及基本代號含義：【35：內徑：35 mm】【BER：接觸角 25°】【10：10系列】【S：陶瓷球軸承】【T：酚酸酰樹脂保持架（RHP型號）】【SU：單列萬能配對】【L：輕預緊】【P3：特殊級（尺寸精度為ISO 4級，旋轉精度為ISO 2級）】
咨詢熱線：13924080008NSK 35BER10STSULP3軸承代號說明
3
5
B
E
R
1
0
S
T
S
U
L
P
3
35：內徑：35 mm

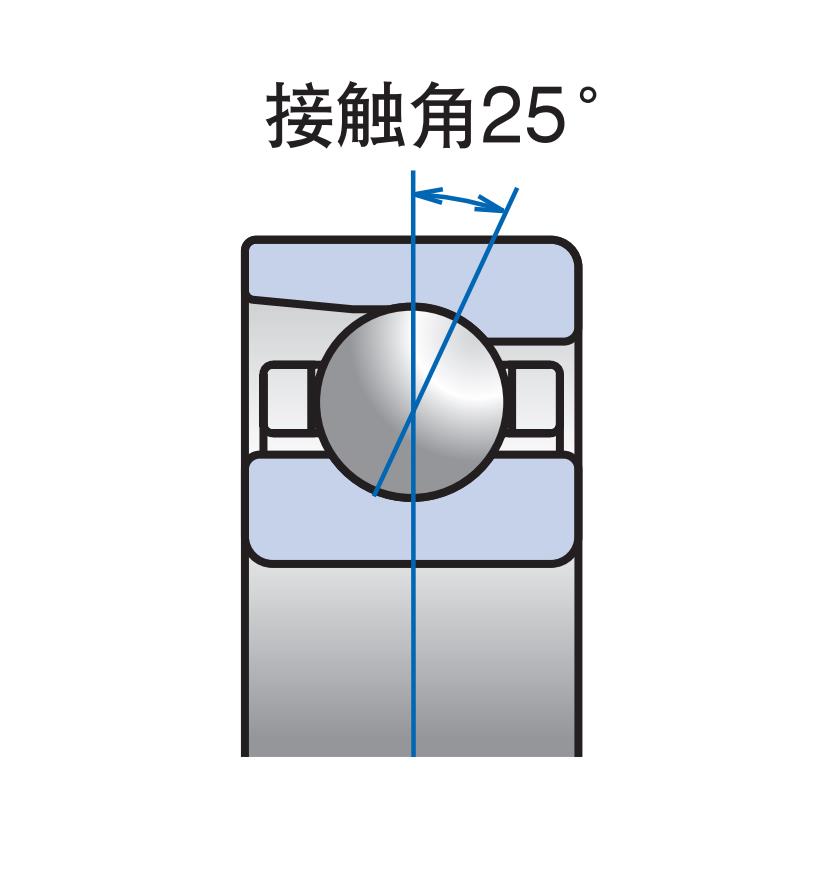

BER：接觸角 25°
10：10系列

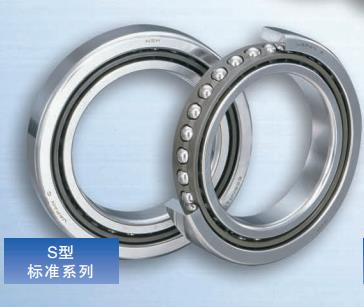

S：陶瓷球軸承
T：酚酸酰樹脂保持架（RHP型號）
SU：單列萬能配對
L：輕預緊
P3：特殊級（尺寸精度為ISO 4級，旋轉精度為ISO 2級）
NSK 35BER10STSULP3軸承詳細參數

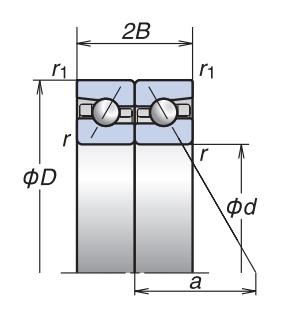

基本尺寸
安裝尺寸
接觸角 25°
陶瓷球軸承
酚酸酰樹脂保持架（RHP型號）
單列萬能配對
輕預緊- 基本尺寸
- d 35 mm 內徑
- D 62 mm 外徑
- B 14 mm 厚度
- BN mm
- SN mm
- SB mm
- rmin 1 mm
- r1 min 0.6 mm
- 基本額定載荷
- Cr 9.7 kN 額定動載荷
- Cor 6.85 kN 額定靜載荷
- 極限軸向載荷
- 12 kN 極限軸向載荷
- 接觸角
- 25 ° 接觸角
- 系數
- f0 系數
- 有效載荷中心
- a 18.2 mm 作用點位置
- 極限轉速
- Grease 24800 /min 脂潤滑
- Oil 35100 /min 油潤滑

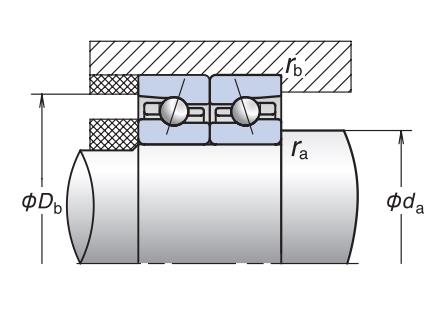

- 安裝相關尺寸
- da min 41 mm
- Da max 56 mm
- Db max 57 mm
- ra max 1 mm
- rb max 0.5 mm
- 預緊力（DB、DF組合）
- EL 49 N
- L 237 N
- M 474 N
- H N
- 軸向剛度（DB、DF組合）
- EL 68 N/μm
- L 118 N/μm
- M 153 N/μm
- H N/μm
- 徑向剛度
- EL 68 N/μm
- L 118 N/μm
- M 153 N/μm
- H N/μm
- 測量軸向游隙
- L -16 μm
- 質量
- 0.164 kg 參考
