NSK 7020A5TYNDBLP3軸承
| 產品名稱： | 7020A5TYNDBLP3軸承 | ||
|---|---|---|---|
| 添加時間： | 2022-08-09 21:49:36 | 內徑 | 100 |
| 外徑 | 150 | 厚度 | 26 |
| C | B | ||
| SN | SN | ||
| rmin | 1.5 | rmin | 1 |
前后綴及基本代號含義：【7：NSK高性能標準NSKHPS系列軸承】【0：尺寸系列：10系列】【20：內徑：100 mm】【A5：接觸角 25°】【TYN：滾動體引導聚酰胺樹脂保持架】【DB：雙列背對背配對】【L：輕預緊】【P3：特殊級（尺寸精度為ISO 4級，旋轉精度為ISO 2級）】
咨詢熱線：13924080008NSK 7020A5TYNDBLP3軸承代號說明
7
0
2
0
A
5
T
Y
N
D
B
L
P
3
7：NSK高性能標準NSKHPS系列軸承
0：尺寸系列：10系列
20：內徑：100 mm
A5：接觸角 25°
TYN：滾動體引導聚酰胺樹脂保持架
DB：雙列背對背配對
L：輕預緊
P3：特殊級（尺寸精度為ISO 4級，旋轉精度為ISO 2級）
NSK 7020A5TYNDBLP3軸承詳細參數
基本尺寸
安裝尺寸
安裝尺寸
接觸角 25°
滾動體引導聚酰胺樹脂保持架

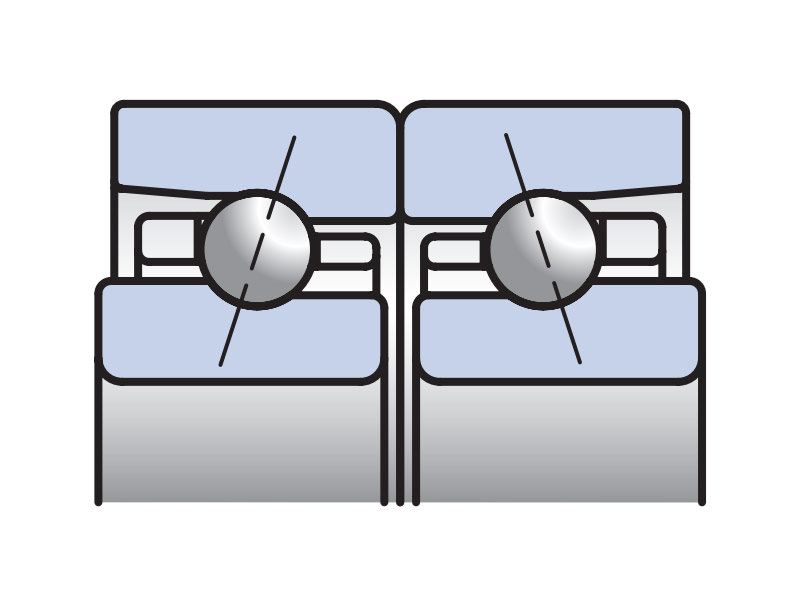

雙列背對背配對
輕預緊- 基本尺寸
- d 100 mm 內徑
- D 150 mm 外徑
- B 26 mm 厚度
- C mm
- BN mm
- SN mm
- SB mm
- rmin 1.5 mm
- r1 min 1 mm
- 基本額定載荷
- Cr 150 kN 額定動載荷
- Cor 147 kN 額定靜載荷
- 極限軸向載荷
- 57.5 kN 極限軸向載荷
- 接觸角
- 25 ° 接觸角
- 系數
- f0 系數
- 有效載荷中心
- a 61.1 mm 作用點位置
- 極限轉速
- Grease 6400（安全轉速4800） /min 脂潤滑
- Oil 9600（安全轉速7200） /min 油潤滑
- 安裝相關尺寸
- da min 109 mm
- Da max 161 mm
- Db max 166 mm
- ra max 1.5 mm
- rb max 0.8 mm
- 預緊力
- L 837 N
- 軸向剛度
- L 300 N/μm
- 徑向剛度
- L 600 N/μm
- 測量軸向游隙
- L -26 μm
- 質量
- 3.3 kg 參考
