NSK 7022CTYNDBBLP4軸承
| 產品名稱： | 7022CTYNDBBLP4軸承 | ||
|---|---|---|---|
| 添加時間： | 2022-08-19 20:24:43 | 內徑 | 110 |
| 外徑 | 170 | 厚度 | 28 |
| C | B | ||
| SN | SN | ||
| rmin | 2 | rmin | 1 |
前后綴及基本代號含義：【7：NSK高性能標準NSKHPS系列軸承】【0：尺寸系列：10系列】【22：內徑：110 mm】【C：接觸角 15°】【TYN：滾動體引導聚酰胺樹脂保持架】【DBB：四列 / / \ \ 配對】【L：輕預緊】【P4：ISO 4級】
咨詢熱線：13924080008NSK 7022CTYNDBBLP4軸承代號說明
7
0
2
2
C
T
Y
N
D
B
B
L
P
4
7：NSK高性能標準NSKHPS系列軸承
0：尺寸系列：10系列
22：內徑：110 mm
C：接觸角 15°
TYN：滾動體引導聚酰胺樹脂保持架

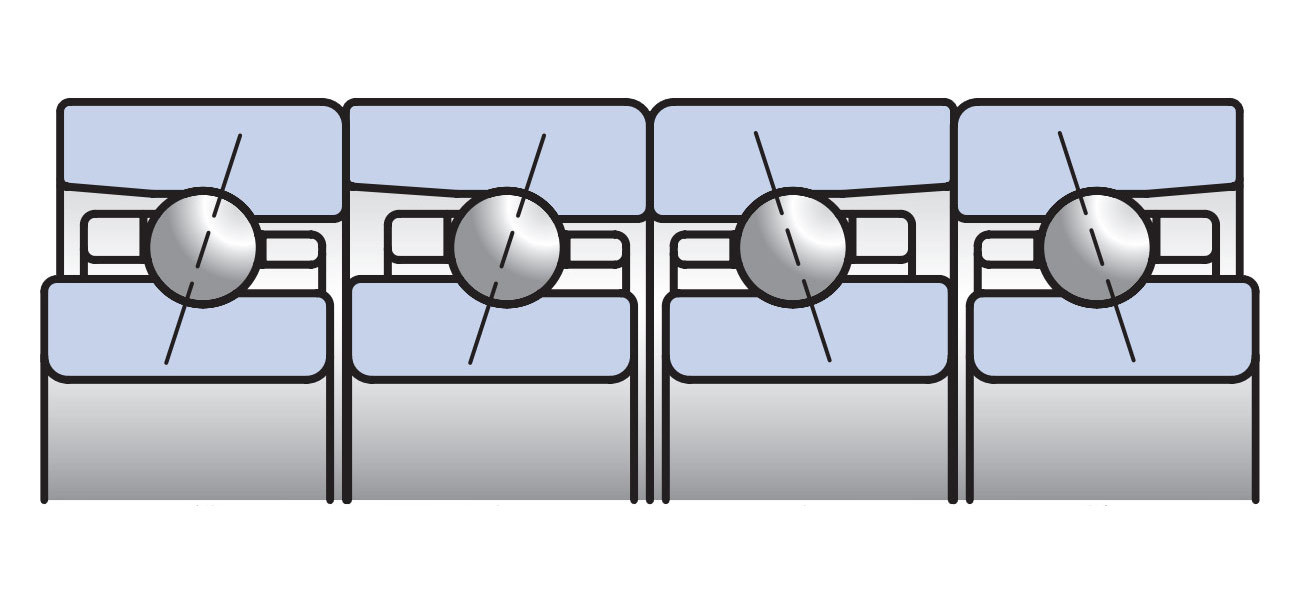

DBB：四列 / / \ \ 配對
L：輕預緊
P4：ISO 4級
NSK 7022CTYNDBBLP4軸承詳細參數
基本尺寸
安裝尺寸
安裝尺寸
接觸角 15°
滾動體引導聚酰胺樹脂保持架
四列 / / \ \ 配對
輕預緊- 基本尺寸
- d 110 mm 內徑
- D 170 mm 外徑
- B 28 mm 厚度
- C mm
- BN mm
- SN mm
- SB mm
- rmin 2 mm
- r1 min 1 mm
- 基本額定載荷
- Cr 444 kN 額定動載荷
- Cor 416 kN 額定靜載荷
- 極限軸向載荷
- 68.5 kN 極限軸向載荷
- 接觸角
- 15 ° 接觸角
- 系數
- f0 15.6 系數
- 有效載荷中心
- a 32.7 mm 作用點位置
- 極限轉速
- Grease 6225（安全轉速4668.75） /min 脂潤滑
- Oil 9375（安全轉速7031.25） /min 油潤滑
- 安裝相關尺寸
- da min 120 mm
- Da max 160 mm
- Db max 164 mm
- ra max 2 mm
- rb max 1 mm
- 預緊力
- L 1466 N
- 軸向剛度
- L 274 N/μm
- 徑向剛度
- L 1644 N/μm
- 測量軸向游隙
- L -50 μm
- 質量
- 7.88 kg 參考
