NSK精密軸承
Precision Bearings
NSK 7030CTYNDFHP5軸承
| 產品名稱： | 7030CTYNDFHP5軸承 | ||
|---|---|---|---|
| 添加時間： | 2022-09-16 21:46:14 | 內徑 | 150 |
| 外徑 | 225 | 厚度 | 35 |
| rmin | 2.1 | rmin | 1.1 |
前后綴及基本代號含義：【7：NSK高性能標準NSKHPS系列軸承】【0：尺寸系列：10系列】【30：內徑：150 mm】【C：接觸角 15°】【TYN：滾動體引導聚酰胺樹脂保持架】【DF：雙列面對面配對】【H：重預緊】【P5：ISO 5級】
咨詢熱線：13924080008NSK 7030CTYNDFHP5軸承代號說明
7
0
3
0
C
T
Y
N
D
F
H
P
5
7：NSK高性能標準NSKHPS系列軸承
0：尺寸系列：10系列
30：內徑：150 mm
C：接觸角 15°
TYN：滾動體引導聚酰胺樹脂保持架
DF：雙列面對面配對

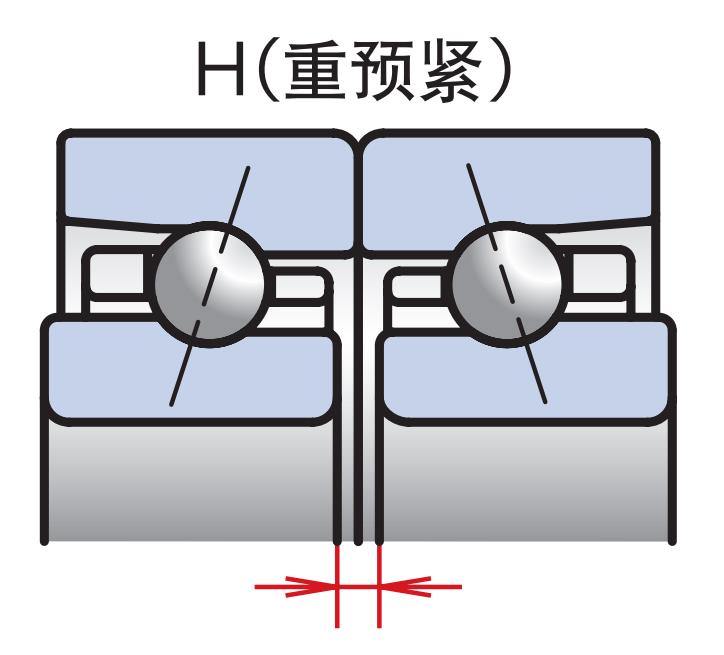

H：重預緊
P5：ISO 5級
NSK 7030CTYNDFHP5軸承詳細參數
基本尺寸
安裝尺寸
安裝尺寸
接觸角 15°
滾動體引導聚酰胺樹脂保持架
雙列面對面配對
重預緊- 基本尺寸
- d 150 mm 內徑
- D 225 mm 外徑
- B 35 mm 厚度
- rmin 2.1 mm
- r1 min 1.1 mm
- 基本額定載荷
- Cr 316 kN 額定動載荷
- Cor 336 kN 額定靜載荷
- 極限軸向載荷
- 105 kN 極限軸向載荷
- 接觸角
- 15 ° 接觸角
- 系數
- f0 16 系數
- 有效載荷中心
- a 42.6 mm 作用點位置
- 極限轉速
- Grease 3410（安全轉速2557.5） /min 脂潤滑
- Oil 5170（安全轉速3877.5） /min 油潤滑
- 安裝相關尺寸
- da min 162 mm
- Da max 213 mm
- Db max 218 mm
- ra max 2 mm
- rb max 1 mm
- 預緊力
- H 5487 N
- 軸向剛度
- H 386 N/μm
- 徑向剛度
- H 1737 N/μm
- 測量軸向游隙
- H -176 μm
- 質量
- 8.3 kg 參考
