NSK 7203A5TRDUDMP3軸承
| 產品名稱： | 7203A5TRDUDMP3軸承 | ||
|---|---|---|---|
| 添加時間： | 2022-05-05 12:51:07 | 內徑 | 17 |
| 外徑 | 40 | 厚度 | 12 |
| rmin | 0.6 | rmin | 0.3 |
前后綴及基本代號含義：【7：NSK高性能標準NSKHPS系列軸承】【2：尺寸系列：02系列】【03：內徑：17 mm】【A5：接觸角 25°】【TR：外圈引導酚酸酰樹脂保持架】【DUD：三列萬能配對】【M：中預緊】【P3：特殊級（尺寸精度為ISO 4級，旋轉精度為ISO 2級）】
咨詢熱線：13924080008NSK 7203A5TRDUDMP3軸承代號說明
7
2
0
3
A
5
T
R
D
U
D
M
P
3
7：NSK高性能標準NSKHPS系列軸承
2：尺寸系列：02系列
03：內徑：17 mm

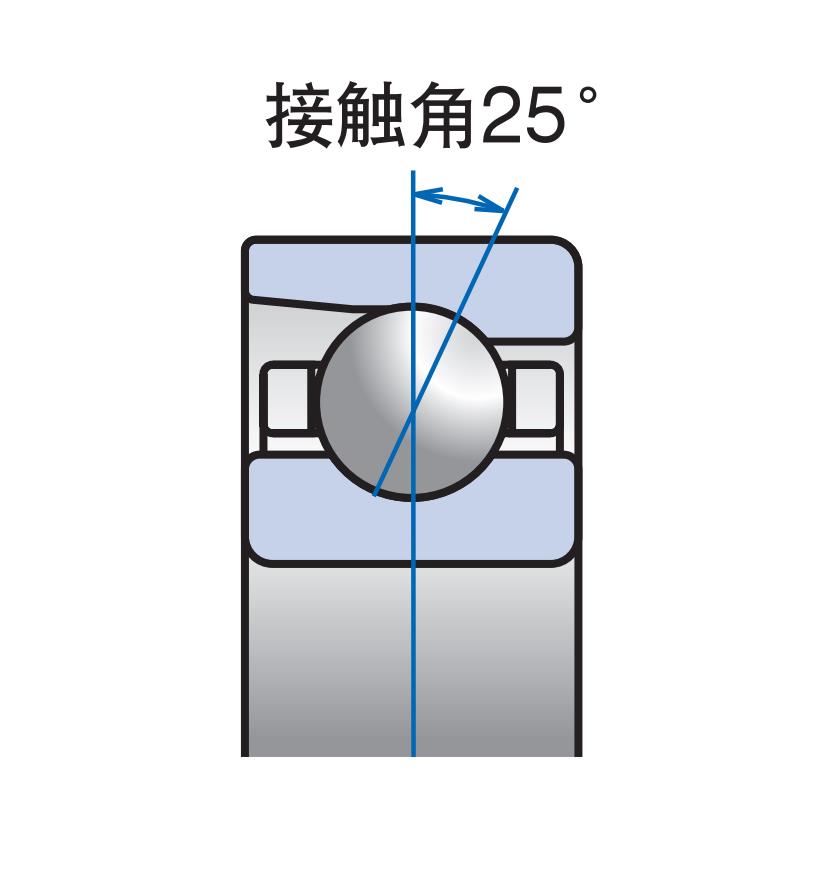

A5：接觸角 25°
TR：外圈引導酚酸酰樹脂保持架

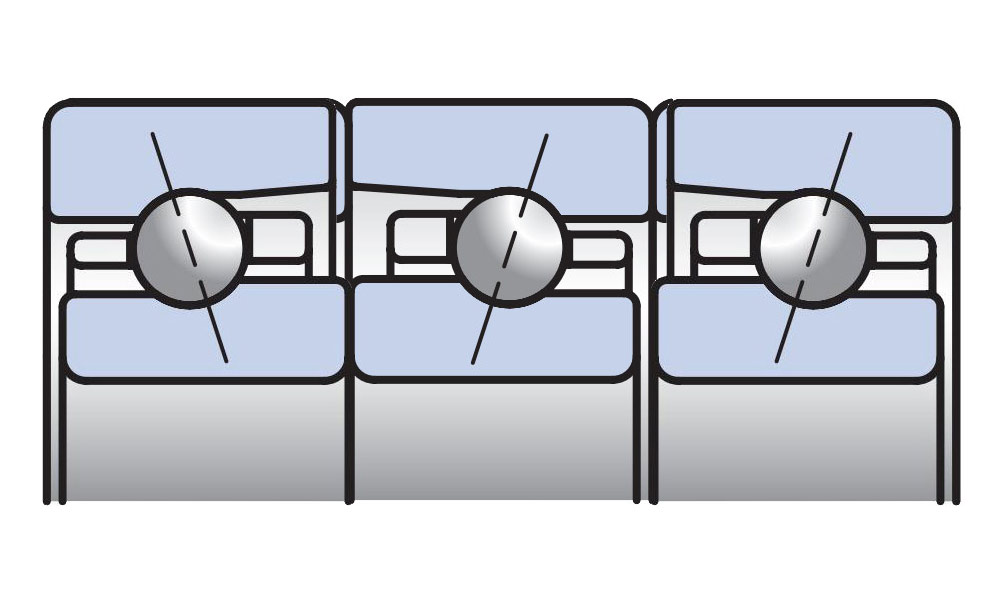

DUD：三列萬能配對

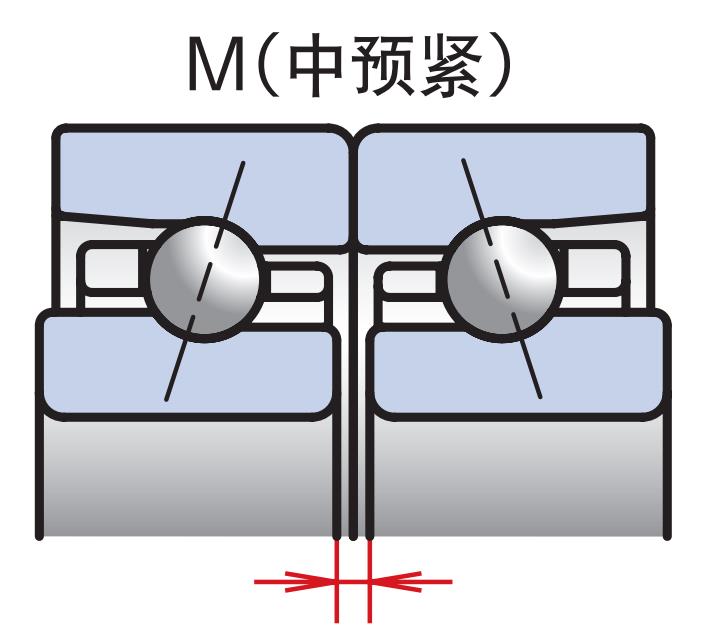

M：中預緊
P3：特殊級（尺寸精度為ISO 4級，旋轉精度為ISO 2級）
NSK 7203A5TRDUDMP3軸承詳細參數
基本尺寸
安裝尺寸
安裝尺寸
接觸角 25°
外圈引導酚酸酰樹脂保持架
三列萬能配對

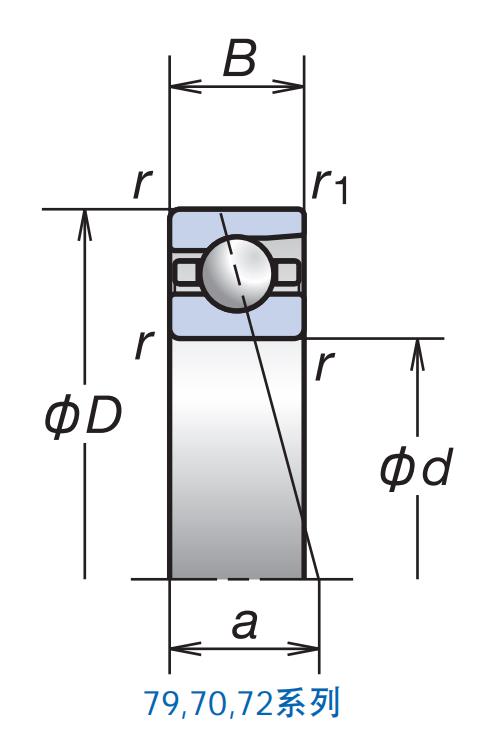

中預緊- 基本尺寸
- d 17 mm 內徑
- D 40 mm 外徑
- B 12 mm 厚度
- rmin 0.6 mm
- r1 min 0.3 mm
- 基本額定載荷
- Cr 33 kN 額定動載荷
- Cor 16.8 kN 額定靜載荷
- 極限軸向載荷
- 5.3 kN 極限軸向載荷
- 接觸角
- 25 ° 接觸角
- 系數
- f0 系數
- 有效載荷中心
- a 12.6 mm 作用點位置
- 極限轉速
- Grease 19305（安全轉速14478.75） /min 脂潤滑
- Oil 28985（安全轉速21738.75） /min 油潤滑

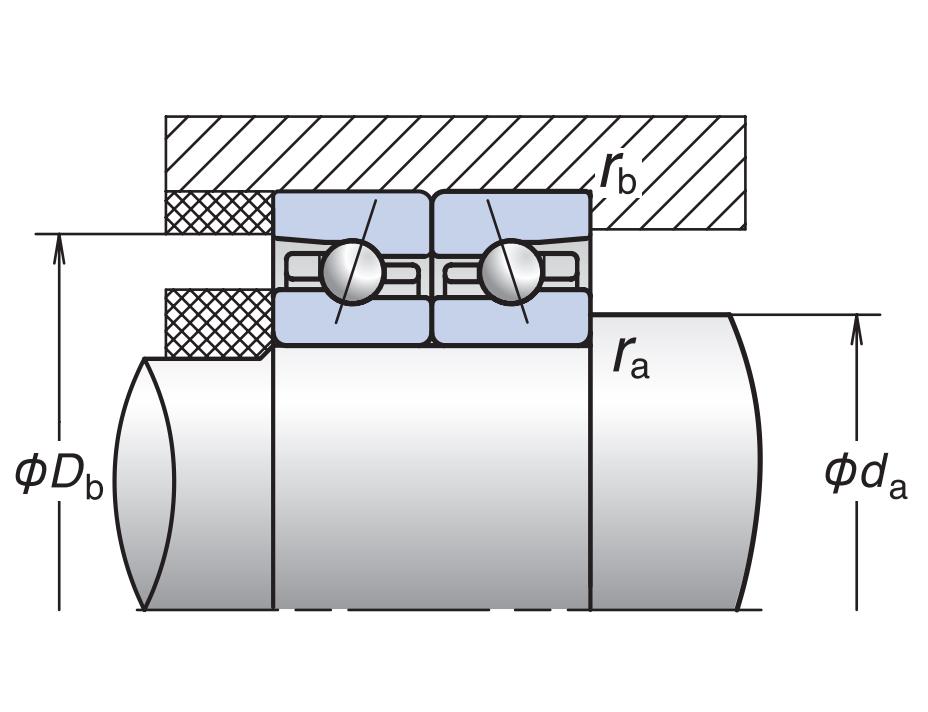

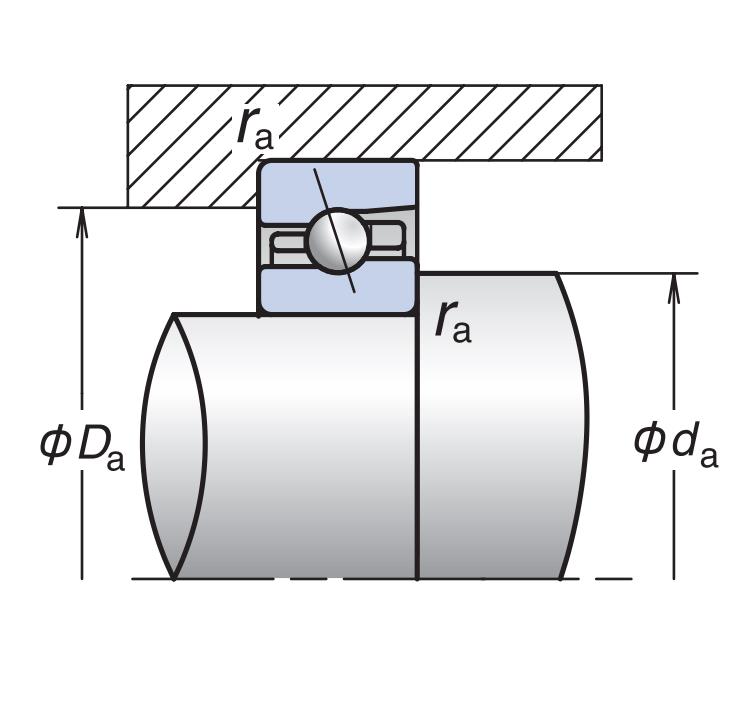

- 安裝相關尺寸
- da min 22 mm
- Da max 35 mm
- Db max 37.5 mm
- ra max 0.6 mm
- rb max 0.3 mm
- 預緊力
- M 277.44 N
- 軸向剛度
- M 128.76 N/μm
- 徑向剛度
- M 267.96 N/μm
- 測量軸向游隙
- M -22 μm
- 質量
- 0.192 kg 參考
