NSK 7213CTYNDULP5軸承
| 產品名稱： | 7213CTYNDULP5軸承 | ||
|---|---|---|---|
| 添加時間： | 2022-06-27 19:41:47 | 內徑 | 65 |
| 外徑 | 120 | 厚度 | 23 |
| C | B | ||
| SN | SN | ||
| rmin | 1.5 | rmin | 1 |
前后綴及基本代號含義：【7：NSK高性能標準NSKHPS系列軸承】【2：尺寸系列：02系列】【13：內徑：65 mm】【C：接觸角 15°】【TYN：滾動體引導聚酰胺樹脂保持架】【DU：雙列萬能配對】【L：輕預緊】【P5：ISO 5級】
咨詢熱線：13924080008NSK 7213CTYNDULP5軸承代號說明
7
2
1
3
C
T
Y
N
D
U
L
P
5
7：NSK高性能標準NSKHPS系列軸承
2：尺寸系列：02系列
13：內徑：65 mm

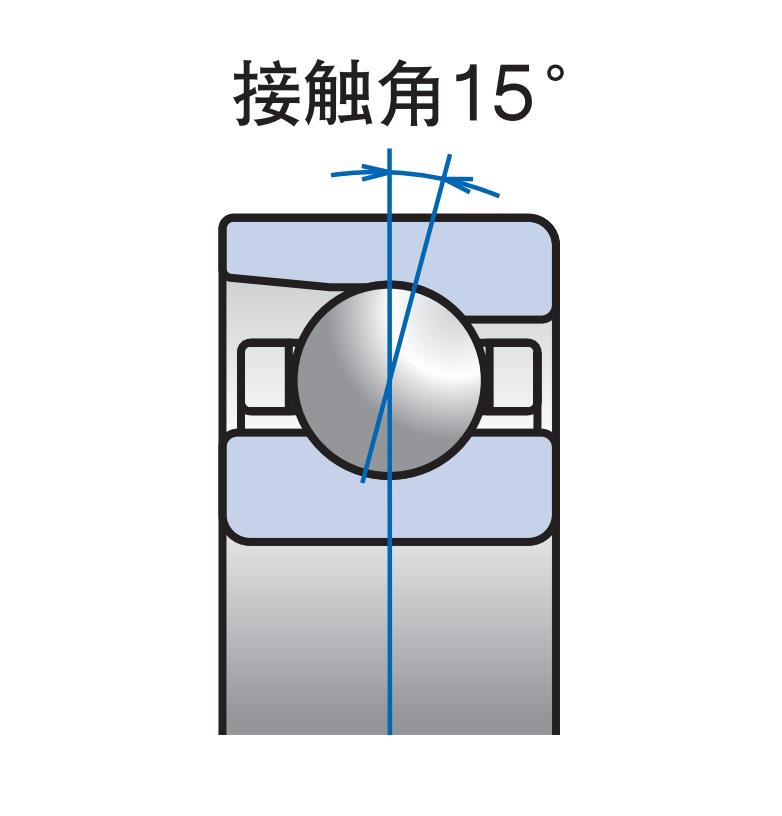

C：接觸角 15°
TYN：滾動體引導聚酰胺樹脂保持架

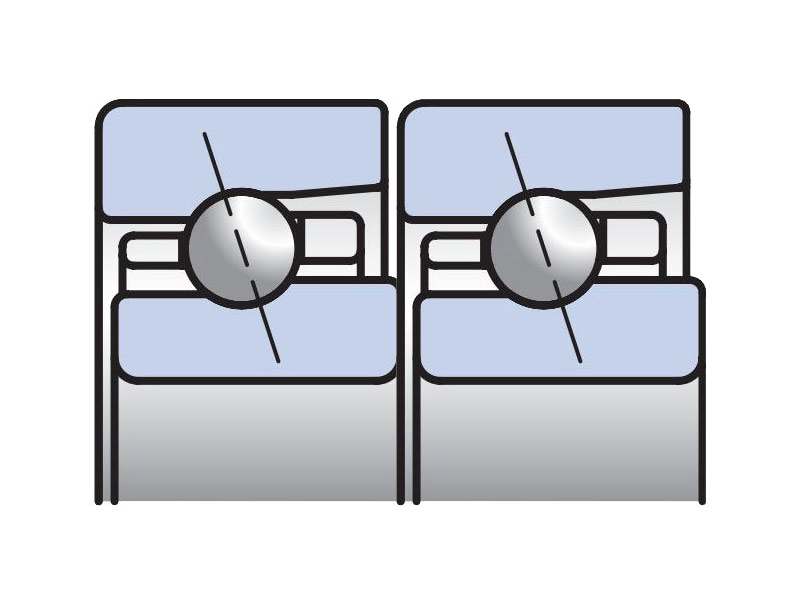

DU：雙列萬能配對
L：輕預緊
P5：ISO 5級
NSK 7213CTYNDULP5軸承詳細參數
基本尺寸
安裝尺寸
安裝尺寸
接觸角 15°
滾動體引導聚酰胺樹脂保持架
雙列萬能配對
輕預緊- 基本尺寸
- d 65 mm 內徑
- D 120 mm 外徑
- B 23 mm 厚度
- C mm
- BN mm
- SN mm
- SB mm
- rmin 1.5 mm
- r1 min 1 mm
- 基本額定載荷
- Cr 154 kN 額定動載荷
- Cor 117 kN 額定靜載荷
- 極限軸向載荷
- 40 kN 極限軸向載荷
- 接觸角
- 15 ° 接觸角
- 系數
- f0 14.6 系數
- 有效載荷中心
- a 23.9 mm 作用點位置
- 極限轉速
- Grease 10000（安全轉速7500） /min 脂潤滑
- Oil 15200（安全轉速11400） /min 油潤滑
- 安裝相關尺寸
- da min 74 mm
- Da max 111 mm
- Db max 114 mm
- ra max 1.5 mm
- rb max 0.8 mm
- 預緊力
- L 448 N
- 軸向剛度
- L 95 N/μm
- 徑向剛度
- L 570 N/μm
- 測量軸向游隙
- L -46 μm
- 質量
- 2.02 kg 參考
